Qualitative Inkrementalgeber & Winkelsensoren

In nahezu allen Industriezweigen werden Inkrementaldrehgeber zur Messdatenerfassung rotatorischer Bewegungen eingesetzt. Die elektromechanische Vorrichtung der optischen Drehgeber ist darauf ausgelegt Änderungen im Bezug auf eine Referenzposition zu deuten und erfasst Winkel, Wegstrecke, Geschwindigkeit, Beschleunigung oder Drehrichtung durch das Zählen von Impulsen mit Hilfe einer optoelektronischen Abtasteinheit.

Die Weiterleitung der Drehmomente und die Lagerung der rotierenden Elemente erfolgt über eine integrierte Welle. Je nach Anforderung bieten wir Inkrementaldrehgeber mit Vollwelle, Hohlwelle oder Steckwelle in Standard- oder Sonderausführungen.

Allgemeine Beschreibung für inkrementale Drehgeber

Allgemeine Beschreibung für inkrementale Drehgeber

Produktausführung zu den Inkrementaldrehgebern - PDF Download

Inkrementaldrehgeber mit Vollwelle

Vollwelle in Standardausführung

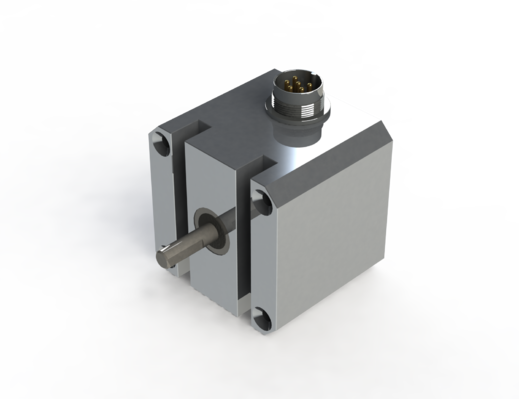

Serie 20

  • Inkrementaler Drehgeber mit 6mm Vollwelle
  • Quadratisches Gehäuse, kleine Bauform und normale Schutzart
  • Maximal 500 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 20 - PDF herunterladen

Serie AWI 40

  • Inkrementaler Miniatur-Drehgeber mit 6mm Vollwelle
  • Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
  • Maximal 500 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar

Inkrementaldrehgeber Serie AWI 40 - PDF herunterladen

Serie AWI 58

  • Inkrementaler Drehgeber mit 6-12mm Vollwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie AWI 58 - PDF herunterladen

Serie AWI 58 H

  • Inkrementaler Drehgeber mit 6-12mm Vollwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
  • Maximal 10.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie AWI 58 H - PDF herunterladen

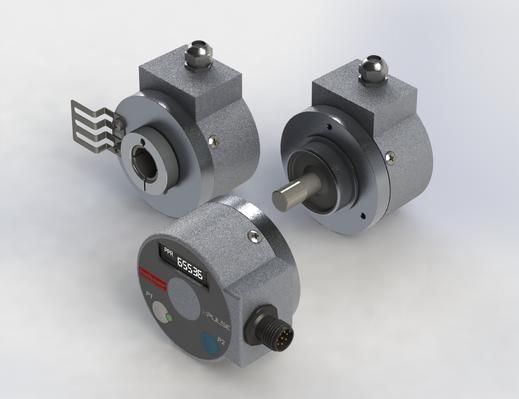

Serie PR 90

  • Programmierbarer inkrementaler Drehgeber mit 6 oder 10mm Vollwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 65.536 Impulse / Umdrehung programmierbar
  • Für höchste industrielle Anforderungen
  • Programmierung über Micro USB

Inkrementaldrehgeber Serie PR 90 - PDF herunterladen Handbuch für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber - PDF herunterladen Software für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber

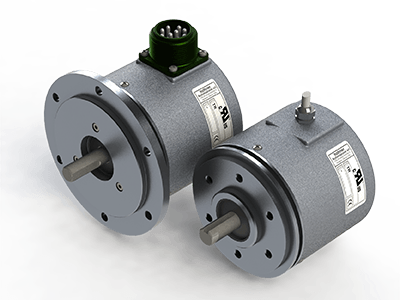

Serie AWI 90

  • Inkrementaler Drehgeber mit 12mm Vollwelle
  • Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie AWI 90 - PDF herunterladen

Serie AWI 90 Redundant

  • Inkrementaler Drehgeber mit 12mm Vollwelle
  • Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Redundante Ausführung (zwei komplett voneinander getrennte, optische und elektrische Systeme in einem Gehäuse)
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie AWI 90 Redundant - PDF herunterladen

Serie PH 05

  • Inkrementaler Drehgeber mit 12mm Vollwelle
  • Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
Inkrementaldrehgeber Serie PH 05 - PDF herunterladen

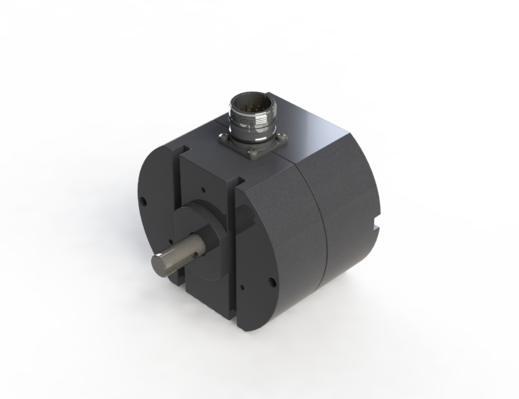

Serie PA 02

  • Inkrementaler Drehgeber mit 12mm Vollwelle
  • Gehäusedurchmesser 102mm, extrem robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Geringes Drehmoment

Inkrementaldrehgeber Serie PA 02 - PDF herunterladen
Vollwelle in Sonderausführung

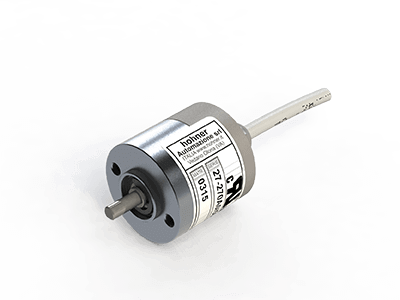

Serie 27

  • Inkrementaler Miniatur Drehgeber mit 4, 5 und 6mm Vollwelle oder 4mm Steckwelle
  • Gehäusedurchmesser 30mm, kleine Bauform und normale Schutzart
  • Maximal 1.000 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 27 - PDF herunterladen

Serie 36

  • Inkrementaler Miniatur-Drehgeber mit 6mm Vollwelle
  • Gehäusedurchmesser 36,5mm, kleine Bauform und hohe Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 36 - PDF herunterladen

Serie 21

  • Inkrementaler Miniatur-Drehgeber mit 6mm Vollwelle
  • Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
  • Maximal 1.250 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 21 - PDF herunterladen

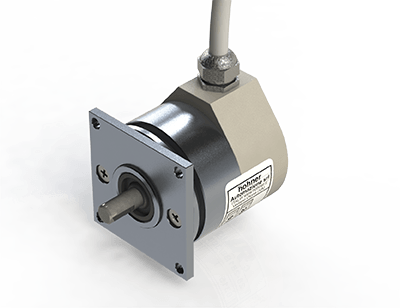

Serie 24

  • Inkrementaler Miniatur-Drehgeber mit 6mm Vollwelle und Quadratflansch
  • Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 24 - PDF herunterladen

Serie 28

  • Inkrementaler Miniatur-Drehgeber mit 6mm Vollwelle
  • Gehäusedurchmesser 40mm, kleine Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für einfache industrielle Anforderungen
Inkrementaldrehgeber Serie 28 - PDF herunterladen

Serie 20

  • Inkrementaler Miniatur-Drehgeber mit 6-10mm Vollwelle und Befestigungskupplung
  • Gehäusedurchmesser 46,5mm, kleine Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für einfach industrielle Anforderungen
Inkrementaldrehgeber Serie 20 - PDF herunterladen

Serie 29

  • Inkrementaler Miniatur-Drehgeber mit 6-10mm Vollwelle und Befestigungskupplung
  • Gehäusedurchmesser 48mm, kleine Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für einfach industrielle Anforderungen
Inkrementaldrehgeber Serie 29 - PDF herunterladen

Serie H

  • Inkrementaler Drehgeber mit 6-12mm Vollwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP69K
  • Maximal 90.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie H - PDF herunterladen

Serie HC

  • Inkrementaler Drehgeber mit 6-12mm Vollwelle und Befestigungskupplung
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 36.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen

Inkrementaldrehgeber Serie HC - PDF herunterladen

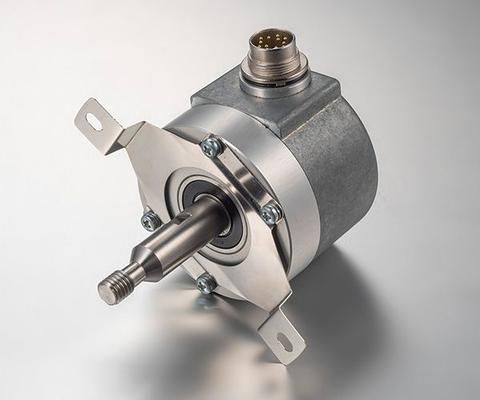

Serie 66 - 1XP8001-1 / 1024

  • Inkrementaler Drehgeber mit Gewinde-Vollwelle M8 und Drehmomentstütze
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 10.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • 100% Alternative für SIEMENS Drehgeber 1XP8001-1 / 1024
  • 1:1 austauschbar (mechanisch - elektronisch - PIN-kompatibel)
Inkrementaldrehgeber Serie 66 - 1XP8001-1 / 1024 - PDF herunterladen

Serie 66 - 1XP8001-2 / 1024

  • Inkrementaler Drehgeber mit Gewinde-Vollwelle M8 und Drehmomentstütze
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 10.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • 100% Alternative für SIEMENS Drehgeber 1XP8001-2 / 1024
  • 1:1 austauschbar (mechanisch - elektronisch - PIN-kompatibel)
Inkrementaldrehgeber Serie 66 - 1XP8001-2 / 1024 - PDF herunterladen

Serie TR

  • Inkrementaler Drehgeber mit 10, 11 oder 12mm Vollwelle
  • Gehäusedurchmesser 90mm, robuste Bauform und hohe Schutzart
  • Maximal 90.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie TR - PDF herunterladen

Inkrementaldrehgeber mit Hohl- oder Steckwelle

Hohl- oder Steckwelle in Standardausführung

Serie HWI 40

  • Inkrementaler Miniatur-Drehgeber mit 6mm Hohlwelle
  • Gehäusedurchmesser 40mm, flache Bauform und normale Schutzart
  • Maximal 100 Impulse / Umdrehung
  • Für einfache industrielle Anwendungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie HWI 40 - PDF herunterladen

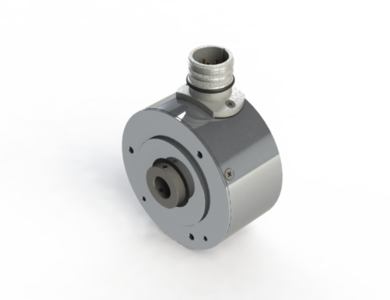

Serie HWI 58

  • Inkrementaler Drehgeber mit 6-15mm Hohlwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie HWI 58 - PDF herunterladen

Serie SWI 58

  • Inkrementaler Drehgeber mit 6-15mm Steckwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart bis IP67
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie SWI 58 - PDF herunterladen

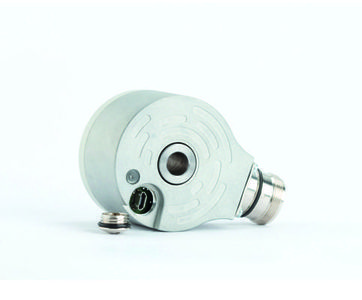

Serie PR 90 H

  • Programmierbarer inkrementaler Drehgeber mit 10, 12 oder 14mm Hohlwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 65.536 Impulse / Umdrehung programmierbar
  • Für höchste industrielle Anforderungen
  • Programmierung über Micro USB
Inkrementaldrehgeber Serie PR 90 H - PDF herunterladen Handbuch für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber - PDF herunterladen Software für Serie PR90/PR90H programmierbarer inkrementaler Drehgeber

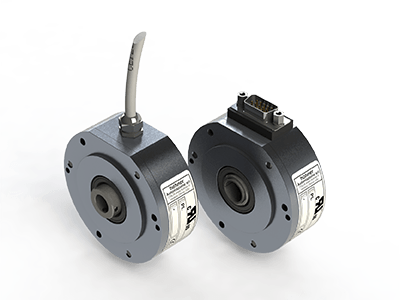

Serie HWI 80

  • Inkrementaler Drehgeber mit 6-12mm Hohlwelle
  • Gehäusedurchmesser 80mm, flache Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie HWI 80 - PDF herunterladen

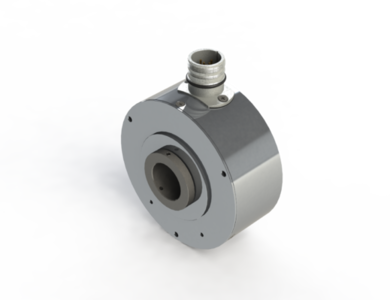

Serie HWI 103

  • Inkrementaler Drehgeber mit 10-25,4mm Hohlwelle
  • Gehäusedurchmesser 103mm, flache Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Für aggressive Umgebungsbedingungen auch in Edelstahlausführung lieferbar
Inkrementaldrehgeber Serie HWI 103 - PDF herunterladen

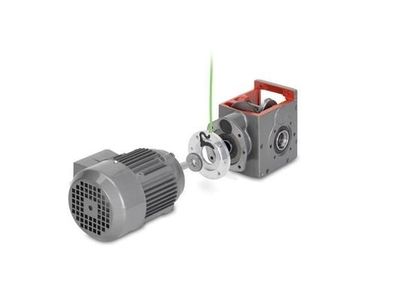

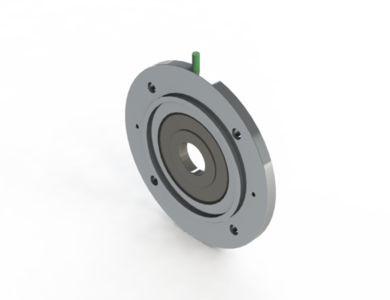

Serie MIG Nova

  • Magnetischer inkrementaler Drehgeber
  • Verschiedene Baugrößen, genormt für Motorbaugrößen nach IEC
  • Elektronik im Flansch integriert und geschützt
  • Maximal 2048 Impulse / Umdrehung
  • Keine offenen elektronischen Bauteile
  • Schutzart Standard IP 55, je nach Abdichtung bis IP 66
  • Geschützt und platzsparend zwischen Motor- und Maschinenflansch- bzw. Getriebeflansch montiert
  • Flanschbreite ab 7mm lieferbar
  • Betriebsdrehzahl bis 6.000 min-1
  • Elastomer gebundener Magnetring
  • In Aluminium und Edelstahl lieferbar
Inkrementaldrehgeber Serie MIG Nova - PDF herunterladen
Hohl- oder Steckwelle in Sonderausführung

Serie 22

  • Inkrementaler Miniatur-Drehgeber mit 6mm Steckwelle
  • Gehäusedurchmesser 36,5mm, kleine Bauform und hohe Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie 22 - PDF herunterladen

Serie 22 H

  • Inkrementaler Miniatur-Drehgeber mit 6 oder 8mm Hohlwelle
  • Gehäusedurchmesser 36,5mm, kleine Bauform und normale Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie 22 H - PDF herunterladen

Serie 25

  • Inkrementaler Drehgeber mit 5-10mm Steckwelle
  • Gehäusedurchmesser 40mm, kleine Bauform und normale Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie 25 - PDF herunterladen

Serie PEH

  • Inkrementaler Drehgeber mit 6 oder 8mm Hohlwelle im Kunststoffgehäuse
  • Gehäusedurchmesser 48mm, flache Bauform und normale Schutzart
  • Maximal 2.048 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie PEH - PDF herunterladen

Serie PT

  • Inkrementaler Drehgeber mit 6 oder 8mm Hohlwelle
  • Gehäusedurchmesser 50mm, flache Bauform und normale Schutzart
  • Maximal 500 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie PT - PDF herunterladen

Serie BS

  • Inkrementaler Drehgeber mit 7-15mm Steckwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 10.000 Impulse / Umdrehung
  • Kompakte Bauform für höchste industrielle Anforderungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie BS - PDF herunterladen

Serie BSP & BSC

  • Inkrementaler Drehgeber mit 8-15mm Hohl- oder Steckwelle
  • Gehäusedurchmesser 58mm, kompakte Bauform und hohe Schutzart
  • Maximal 90.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie BSP & BSC - PDF herunterladen

Serie PR

  • Inkrementaler Drehgeber mit 6-14mm Hohlwelle
  • Gehäusedurchmesser ca. 70mm, flache Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Patentiertes selbstjustierendes System
Inkrementaldrehgeber Serie PR - PDF herunterladen

Serie PL

  • Inkrementaler Drehgeber mit 6-14mm Hohlwelle
  • Gehäusedurchmesser 75mm, flache Bauform und hohe Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Patentiertes selbstjustierendes System
Inkrementaldrehgeber Serie PL - PDF herunterladen

Serie RI76 TD

  • Inkrementaler Drehgeber mit 15-42mm Hohlwelle
  • Gehäusedurchmesser 76mm, flache Bauform und hohe Schutzart
  • Maximal 10.000 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Betriebstemperatur bis 100°C
Inkrementaldrehgeber Serie RI76 TD - PDF herunterladen

Serie PM

  • Inkrementaler Drehgeber mit 15-30mm Hohlwelle
  • Gehäusedurchmesser 88mm, flache Bauform und normale Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Patentiertes selbstjustierendes System
Inkrementaldrehgeber Serie PM - PDF herunterladen

Serie PK

  • Inkrementaler Drehgeber mit 15-40mm Hohlwelle
  • Gehäusedurchmesser 90mm, flache Bauform und hohe Schutzart
  • Maximal 3.600 Impulse / Umdrehung
  • Direkte Montage auf vorhandenen Wellen
  • Patentiertes selbstjustierendes System
Inkrementaldrehgeber Serie PK - PDF herunterladen

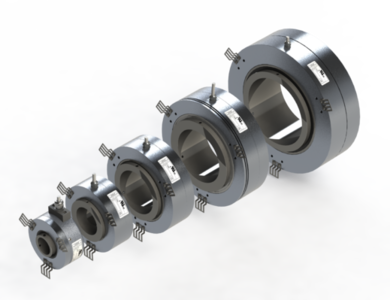

Serie PZ

  • Inkrementaler Drehgeber mit 15-150mm Hohlwelle
  • Verschiedene Gehäusedurchmesser, flache Bauform und hohe Schutzart
  • Maximal 160.000 Impulse / Umdrehung
  • Aufgrund der Bauform für höchste mechanische Belastungen
  • Direkte Montage auf vorhandenen Wellen
Inkrementaldrehgeber Serie PZ - PDF herunterladen
Notfallkontakt

Sie haben einen Maschinenstillstand außerhalb der regulären Öffnungszeiten? Sie haben einen dringenden Bedarf am Wochenende oder an Feiertagen?

Zögern Sie nicht uns zu kontaktieren!

+ 49 (0) 173 / 28 41 336
Unsere Öffnungszeiten Mo - Do 07:00 - 17:00 Freitag 07:00–14:00 Sa + So Geschlossen
Wir freuen uns auf Ihren Auftrag wir stehen für Qualität und individuelle Lösungen Zu unseren Zertifikaten
