Ex-Geber nach höchsten Sicherheitsstandards

Entzündliche Stoffe wie Chemikalien, Gasgemische oder Öl stellen spezielle Anforderungen an die verwendete Sensortechnik. Ex-Drehgeber kommen in explosionsgefährdeten Bereichen zum Einsatz und erfüllen die benötigten Sicherheitsstandards. Die Werte von Geschwindigkeit, Wegstrecke oder Beschleunigung misst der inkrementale Ex-Drehgeber durch Differenzierung des Referenzwertes zur aktuellen Position durch eine optoelektronische Abtasteinheit.

Absolute Ex-Drehgeber benötigen keinen Ausgangswert und können die nachgeschaltete Folgeelektronik mit zusätzlichen Messwerten wie Temperaturangaben versorgen. Den Anforderungen angepasst bieten wir zuverlässige Ex-Drehgeber mit Hohlwelle oder Vollwelle in Standard- oder Sonderausführungen.

Inkrementale Ex-Drehgeber

In Standardausführung

Serie AWI 70 Ex & HWI 70 Ex

  • Inkrementaler Ex-Drehgeber
  • 10 oder 12mm Vollwelle
  • 12 oder 14 mm Steckwelle
  • Gehäusedurchmesser 70mm, kompakte Bauform "Druckfeste Kapselung" und hohe Schutzart
  • Mit Ex d IIC T6 (PTB 09 ATEX 1106 X)
  • Maximal 5.000 Impulse / Umdrehung
  • Kurzschlussfeste Ausgänge
  • Überspannugs- und Verpolungsschutz am Betriebsspannungseingang (bei Ub= 10-30V DC)
Eigensicher Ex ia IIC / IIB Zone 0, Class 1 Div 1

Serie E

  • Inkrementaler Ex-Drehgeber
  • 6, 10 oder 12mm Vollwelle mit Syncroflansch
  • Gehäusedurchmesser 58mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie H

  • Inkrementaler Ex-Drehgeber
  • 6, 10 oder 12mm Vollwelle mit Klemmflansch
  • Gehäusedurchmesser 58mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!
  • Inkrementaler Ex-Drehgeber
  • 6, 10 oder 12mm Vollwelle mit Klemmflansch
  • Gehäusedurchmesser 58mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

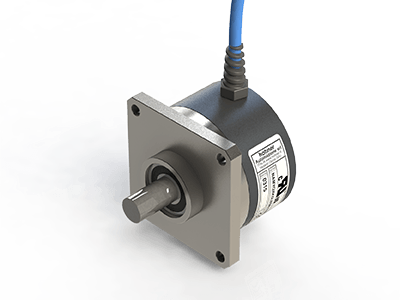

Serie NAMYQX

  • Inkrementaler Ex-Drehgeber
  • 10 oder 12mm Vollwelle mit Quadratflansch
  • Gehäusedurchmesser 63,5mm, extrem robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Komplett in Edelstahl
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie W

  • Inkrementaler Ex-Drehgeber
  • 6, 10 oder 12mm Vollwelle
  • Gehäusedurchmesser 70mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

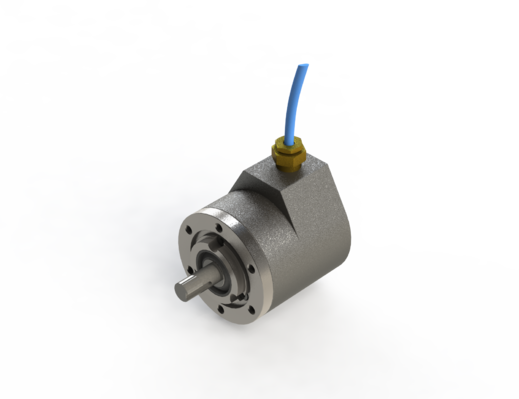

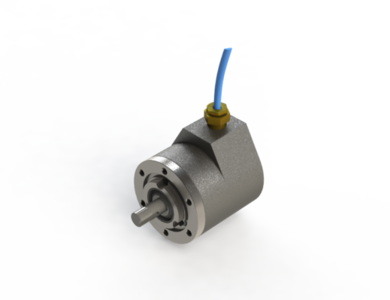

Serie IP 3000

  • Inkrementaler Ex-Drehgeber
  • 12mm Vollwelle
  • Gehäusedurchmesser 72mm, extrem robuste Bauform und hohe Schutzart bis IP66
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie N20S

  • Inkrementaler Ex-Drehgeber
  • 10 oder 12mm Steckwelle
  • Gehäusedurchmesser 50mm, robuste Bauform und hohe Schutzart
  • Maximal 1.024 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie 08

  • Inkrementaler Ex-Drehgeber
  • 8, 10 oder 12mm Hohlwelle
  • Gehäusedurchmesser 72mm, extrem robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Komplett in Edelstahl
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

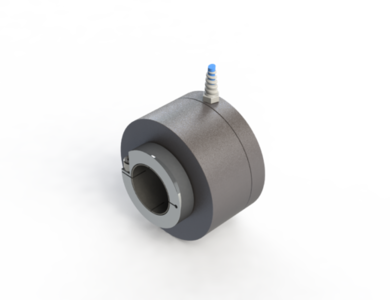

Serie NAMFPX

  • Inkrementaler Ex-Drehgeber
  • 14-30mm Hohlwelle
  • Gehäusedurchmesser 102mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

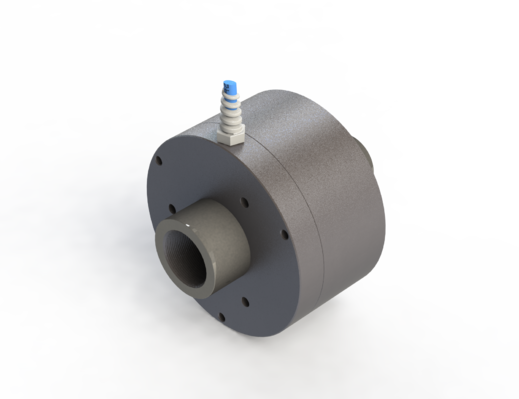

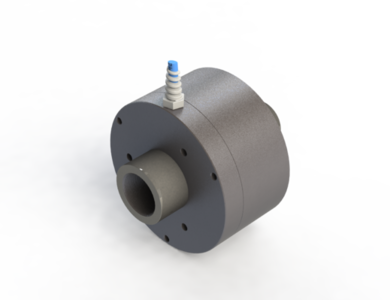

Serie NAMFPX

  • Inkrementaler Ex-Drehgeber
  • Mit spezieller Gewinde Hohlwelle
  • Gehäusedurchmesser 102mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!
  • Inkrementaler Ex-Drehgeber
  • Mit spezieller Gewinde Hohlwelle
  • Gehäusedurchmesser 102mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie 14

  • Inkrementaler Ex-Drehgeber
  • 25-40mm Hohlwelle
  • Gehäusedurchmesser 110mm, robuste Bauform und hohe Schutzart
  • Maximal 3.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!

Serie NAMFPX

  • Inkrementaler Ex-Drehgeber
  • 40 oder 50mm Hohlwelle
  • Gehäusedurchmesser 114mm, robuste Bauform und hohe Schutzart
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Auch verfügbar mit NAMUR Ausgang (Ex ia IIC Zone 0, Class 1 Div 1)
  • Für den Einsatz in einem explosionsgeschützten Bereich, muss eine Sicherheitsbarriere oder ein galvanischer Isolator verwendet werden! Wir empfehlen unsere Serie IB/ID, passend zu unseren Drehgebern!
Explosionsgeschützt Ex d IIC Zone 1, Class 1 Div 1

Serie RXE

  • Inkrementaler Ex-Drehgeber
  • 12mm Vollwelle
  • Gehäusedurchmesser 72mm, extrem robuste Bauform und hohe Schutzart bis IP67
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Komplett in Edelstahl

Serie RXL

  • Inkrementaler Ex-Drehgeber
  • 12mm Vollwelle
  • Gehäusedurchmesser 72mm, extrem robuste Bauform und hohe Schutzart bis IP67
  • Maximal 5.000 Impulse / Umdrehung
  • Für höchste industrielle Anforderungen
  • Komplett in Edelstahl

Absolute Ex-Drehgeber mit Parallel- oder SSI Schnittstelle

In Standardausführung

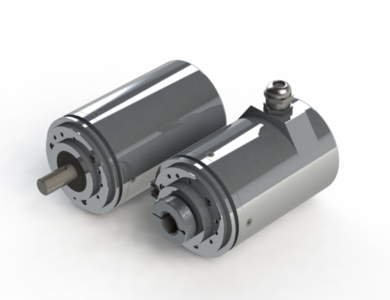

Serie AWA 70 Ex & HWA 70 Ex

  • Absoluter Singleturn Ex-Drehgeber mit SSI Schnittstelle
  • 10 oder 12mm Vollwelle
  • 12 oder 14mm Steckwelle
  • Gehäusedurchmesser 70mm, kompakte Bauform "Druckfeste Kapselung" und hohe Schutzart
  • Mit Ex d IIC T6 (PTB 09 ATEX 1106 X)
  • Auflösung max. 13 Bit
  • Kurzschlussfeste Ausgänge
  • Überspannugs- und Verpolungsschutz am Betriebsspannungseingang (bei Ub= 10-30V DC)
Explosionsgeschützt Ex d IIC Zone 1, Class 1 Div 1

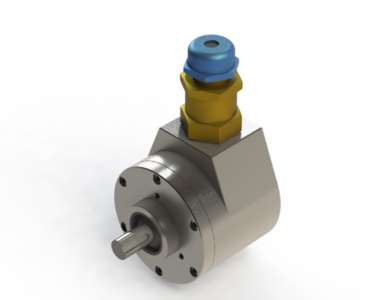

Serie CSRXE

  • Absoluter Singleturn Ex-Drehgeber mit Parallelschnittstelle
  • 12mm Vollwelle
  • Gehäusedurchmesser 72mm, extrem robuste Bauform und hohe Schutzart bis IP67
  • Auflösung max. 12 Bit
  • Für höchste industrielle Anforderungen
  • Komplett in Edelstahl

Serie CSMXE

  • Absoluter Singleturn Ex-Drehgeber mit Parallel Schnittstelle
  • 12mm Vollwelle
  • Gehäusedurchmesser 82mm, extrem robuste Bauform und hohe Schutzart bis IP67
  • Auflösung max. 12 Bit
  • Für höchste industrielle Anforderungen
  • Komplett in Edelstahl

Serie CSMXE

  • Absoluter Singleturn Ex-Drehgeber mit SSI Schnittstelle
  • 12mm Vollwelle
  • Gehäusedurchmesser 82mm, extrem robuste Bauform und hohe Schutzart bis IP67
  • Auflösung max. 12 Bit
  • Für höchste industrielle Anforderungen
  • Komplett in Edelstahl
